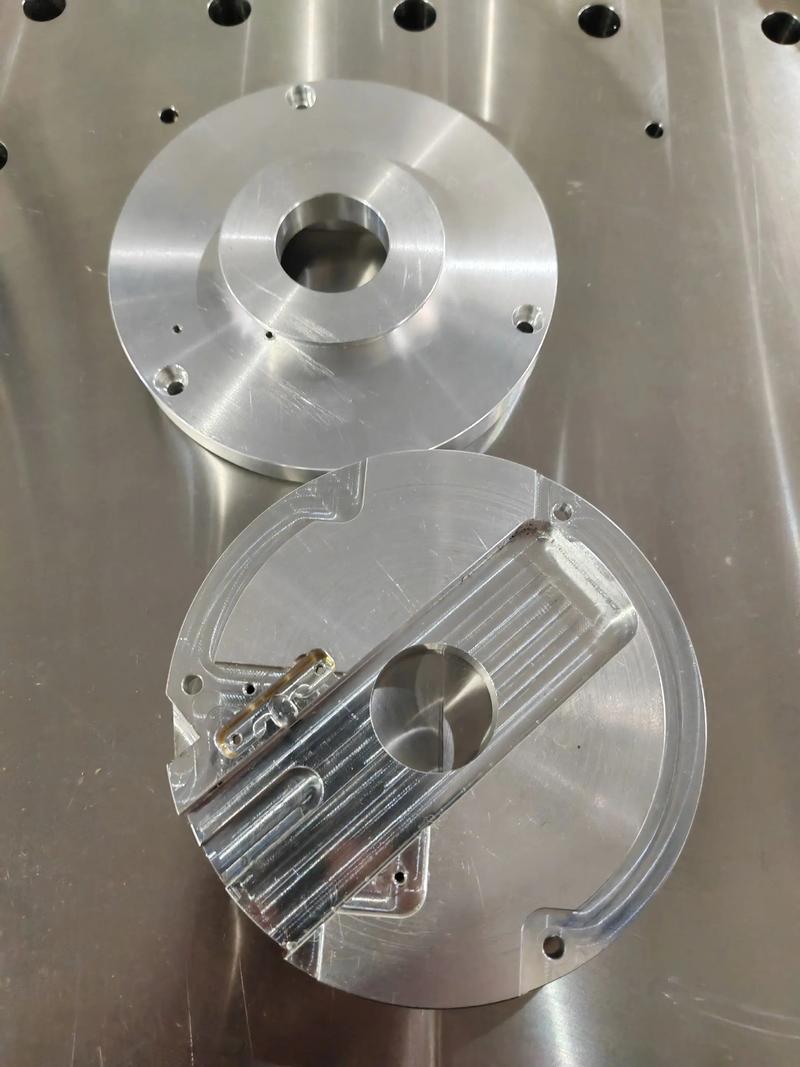

在精密模具、航空航天零件及3C电子产品的制造中，镜面加工是衡量加工工艺水平的“试金石”——它要求工件表面粗糙度达到Ra0.4μm甚至Ra0.05μm以下，能清晰反射物体轮廓。这并非仅靠一台高速机床就能实现，而是切削参数、刀具选择、冷却控制、防震措施等多维度协同的结果。以下从六大核心维度系统解析调整方法。

一、切削速度与进给量：匹配“高速低进给”原则

镜面加工的本质是通过极小的切削残留高度消除刀纹。切削速度与进给量的匹配是第一步：

• 转速设置：对于淬硬模具钢（45-50HRC），建议使用高速加工中心配合CBN或PCD刀具，转速控制在10000-15000 r/min，采用“高速低进给”策略。对于铝合金等软金属，三刃钨钢铣刀可选用8000-15000 RPM，但需避免转速过高导致积屑瘤。

• 进给量控制：精加工时，每齿进给量（fz）应降至0.05-0.1 mm/r，甚至更低。切削行距（ae）与进给量共同决定表面粗糙度，理论公式为：残留高度 = (进给量²) / (8 × 刀尖圆弧半径)。因此想提高光洁度，必须降低进给量或增大刀尖R角。

• 实操提示：不建议一刀完成镜面，应先半精加工（留0.01-0.03mm余量），再精加工（留0.003-0.005mm），让刀具在微小余量下“修光”。

二、刀具选择：从几何到涂层的精细考量

刀具是镜面加工的“笔尖”，选错直接废品：

• 刀尖圆弧半径：首选球头刀或带大R角的圆鼻刀。刀尖R角越大，相同进给量下残留高度越小，表面越光滑。镜面加工常用R1-R3的PCD或CBN球头刀。

• 刀刃数与材质：三刃钨钢铣刀因受力更均匀、平衡性好，适合铝合金镜面加工；而淬硬钢则需用PCD（聚晶金刚石）或CBN（立方氮化硼）刀具，其硬度可达HRA90以上，能长时间保持锋利。

• 涂层选择：TiAlN（钛铝氮化物）或DLC（类金刚石）涂层能抗高温、防粘屑，尤其适合连续高速切削，刀具寿命可延长30%以上。

三、切削深度：控制“微米级”余量

镜面加工不是“大刀阔斧”，而是“精雕细琢”：

• 精加工切深（ap）：建议控制在0.05-0.2 mm，对于已淬硬钢料甚至需降至0.01-0.05 mm。切深过大会导致切削力剧增、刀具变形，破坏表面一致性。

• 半精加工余量：必须保证半精加工后残留余量均匀，理论值约为0.001-0.005 mm，这需要通过编程公差控制和刀具磨损监管来保障。

四、切削液：不仅是冷却，更是“润滑+排屑”

切削液在镜面加工中承担三重角色——降低切削热、减小摩擦、冲走微屑：

• 类型选择：推荐使用水基合成切削液（如104乳化油），稀释比例1:10至1:20，pH值保持在8.5-9.5，兼具冷却与防锈功能。切忌使用油雾或空气冷却，否则会因润滑不足破坏镜面效果。

• 喷射方式：必须采用大流量、高压喷射（压力≥7MPa），直接对准刀尖与工件接触区，及时冲走微细铁屑，避免二次切削刮伤表面。

• 水质要求：推荐使用去离子水或软化水，硬水（钙镁离子过高）会降低防锈效果并堵塞过滤系统。

五、冷却时间控制：让热应力“均匀释放”

加工过程中急剧的温升会导致热变形，破坏尺寸精度：

• 分步冷却策略：粗加工后应停机等待工件冷却至室温（通常30-60分钟），再进行半精加工。精加工前同样需充分冷却，避免“热胀冷缩”导致余量不均。

• 连续加工管理：镜面精铣过程中，冷却液必须持续喷射，不能间断。若中途停机再启，刀具因温度骤变可能产生热裂纹，工件表面也会出现“冷却斑”。

六、防震措施：消除“刀纹”的物理基础

镜面加工对振动极其敏感——哪怕振幅超过5μm，表面粗糙度（Ra值）就会从0.8μm恶化至1.5μm以上。防震措施分为硬件和工艺两类：

• 硬件减震：加工中心应安装在隔震地基上（混凝土厚度≥300mm，加橡胶隔震垫），且至少远离冲压设备50米。刀柄悬伸长度应控制在直径的3倍以内，超过5倍会影响刚性。

• 工艺避震：编程时采用顺铣而非逆铣（顺铣切削力更平稳）；刀路轨迹的“点分布”参数要精细（公差系数≤0.001），避免刀路局部扭曲产生振动。若加工中听到异响，可尝试微调转速（±200 RPM），避开机床共振点。

镜面加工并非单一参数的极致，而是切削速度、进给、刀具、切深、冷却与防震等多因素协同优化的结果。建议在实际加工中，先通过试切确定参数窗口，再逐步微调。当你能控制每一根波纹的走向，从“操机员”到“工艺师”的进阶便水到渠成。建议生产过程中建立参数台账，记录每一次成功的刀具、转速、进给组合，逐步形成企业专属的“镜面工艺数据库”。
